Kapitel 3.3

Skyddslimning av skyddsstängsel

Elektriska risker som skyddsanordningar utgör beaktas sällan, men de är verkliga. De flesta skydd – och särskilt skyddsstängsel och skyddsräcken – är tillverkade av elektriskt ledande material, stål- eller aluminiumnät och stolpar. De kan alltså ta upp elektrisk spänning och leda den vidare. En person som rör vid en del som blivit strömförande kan skadas allvarligt eller till och med dödas, beroende på spänning och strömstyrka.

Skyddslimning av skyddsstängsel

Elektriska risker med skyddsanordningar måste förstås och beaktas. Vanligtvis är skyddsstängsel och räcken tillverkade av elektriskt ledande material, stål eller aluminium. Därför kan skydd och räcken bli strömförande, vilket innebär en risk för att människor utsätts för elektriska stötar när de rör vid dem. I värsta fall kan det leda till allvarliga skador eller dödsfall.

Hur kan ett staket bli strömförande?

Det finns flera möjliga orsaker, men dessa tre kritiska faktorer måste beaktas vid varje riskbedömning för att garantera säkerheten:

  1. Spänningsförande maskindelar
    Maskinerna som omges av ett skyddsstaket kan vara elektriskt laddade på ett annat sätt än själva staketet. Om någon vidrör både en laddad maskinyta och staketet kan de få en elektrisk stöt. Detta gäller om avståndet mellan maskinytorna och stängslet är mindre än 2500 mm (ungefär det största avstånd som en person kan sträcka sig över med utsträckta armar).

  2. Främmande spänning
    En trasig strömförande tråd (t.ex. från ett elektriskt verktyg eller en lampa som används vid underhållsarbete) kan vidröra en metalldel i stängslet. Staketet skulle då leda en ”främmande spänning”.

  3. Strömmar som induceras i stängslet
    Starka elektriska fält i närheten av ett stängsel kan inducera ström i stängslet. Detta är inte ett vanligt problem, men kan inträffa om mycket stora elektriska motorer (t.ex. motorn i ett järnvägsfordon) körs nära stängslet. Stora värmeelement (t.ex. i en industriugn) eller blixtar som slår ner i marken nära byggnaden kan också generera starka fält som kan inducera ström i ett metallstängsel.
Petrol Warning

Varför inkludera stängsel i den skyddande bondingkretsen?

En spänningsladdning i ett stängsel eller en ström som induceras i det är inte alltid farlig. Mycket beror på jordanslutningarna på plats.

Vissa maskintillverkare och vissa driftföretag kommer att besluta att inkludera skyddsstängsel i den skyddande (potentialutjämnande) potentialutjämningskretsen för den maskin som den omger. Skyddsstandarden ISO 14120:2015 rekommenderar att man överväger om skydden är ”främmande ledande delar” av maskinen som måste anslutas till maskinens skyddsjordledarsystem (se ISO 14120 klausul 5.13 och IEC 60204-1:2018 klausul 3.1.28). Beslutet ska fattas under riskbedömningen (länk till kapitlet om riskbedömning) av en kvalificerad elingenjör eller elektriker som känner till förhållandena på installationsplatsen.

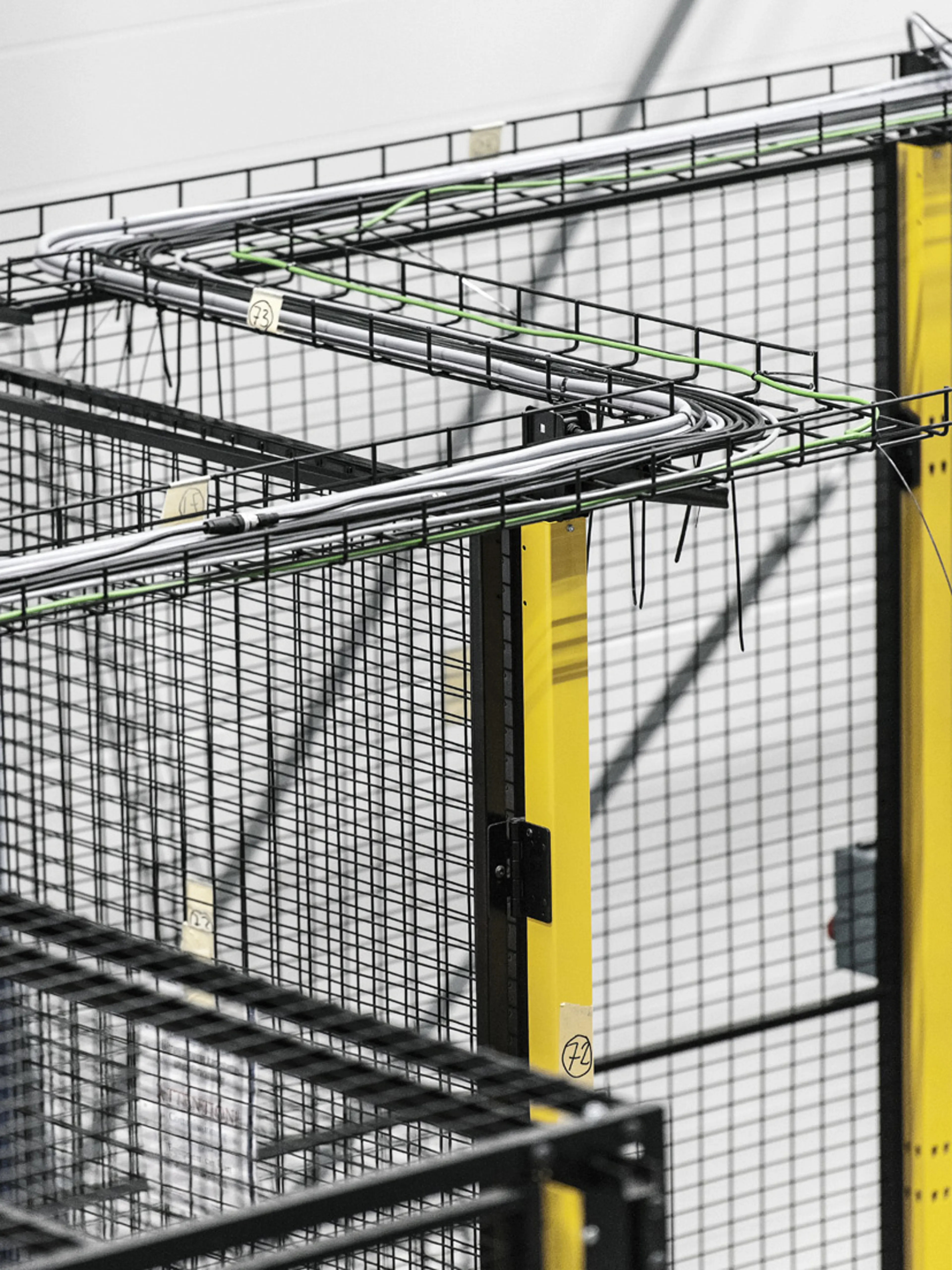

Axelent Safety Bookwire Tray

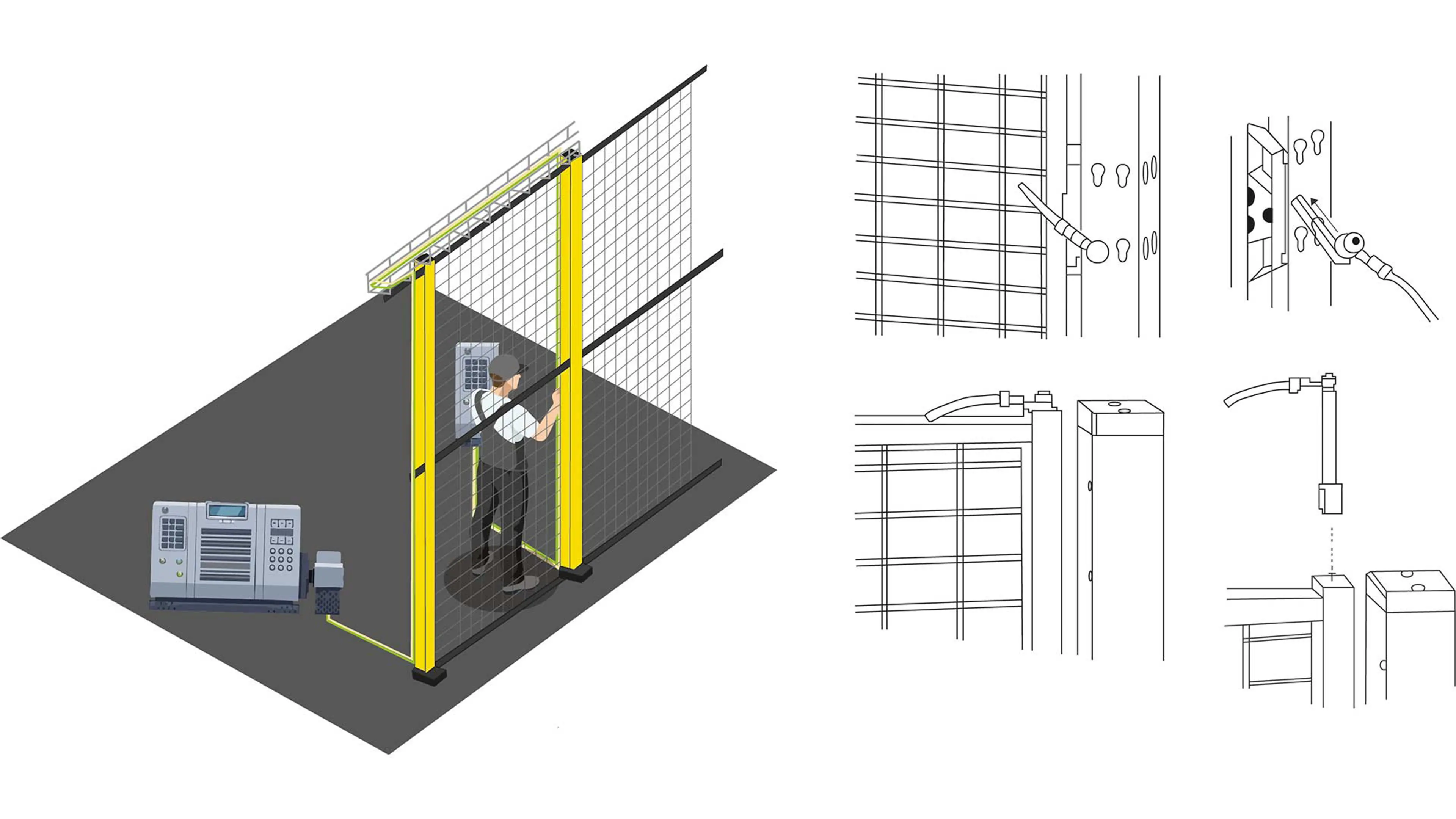

Illustration Equipotential Bonding

Inklusive skyddsstängsel i den skyddande potentialutjämningskretsen

Vissa kopplar helt enkelt ihop stolparna och panelerna och ansluter sedan ena änden (eller båda) till maskinens skyddsjordingskrets. Även om detta i allmänhet fungerar, säger elsäkerhetsstandarderna att man inte får använda själva stängslet som potentialutjämningsledare.

Varför räcker det inte att bara sammankoppla stolpar och paneler?

Om bara en panel tas bort från stängslet eller om en anslutning går sönder, avbryts potentialutjämningskretsen.

Det är bättre att dra en separat potentialutjämningsledare längs hela stängslet och ansluta varje stolpe och panel till den.

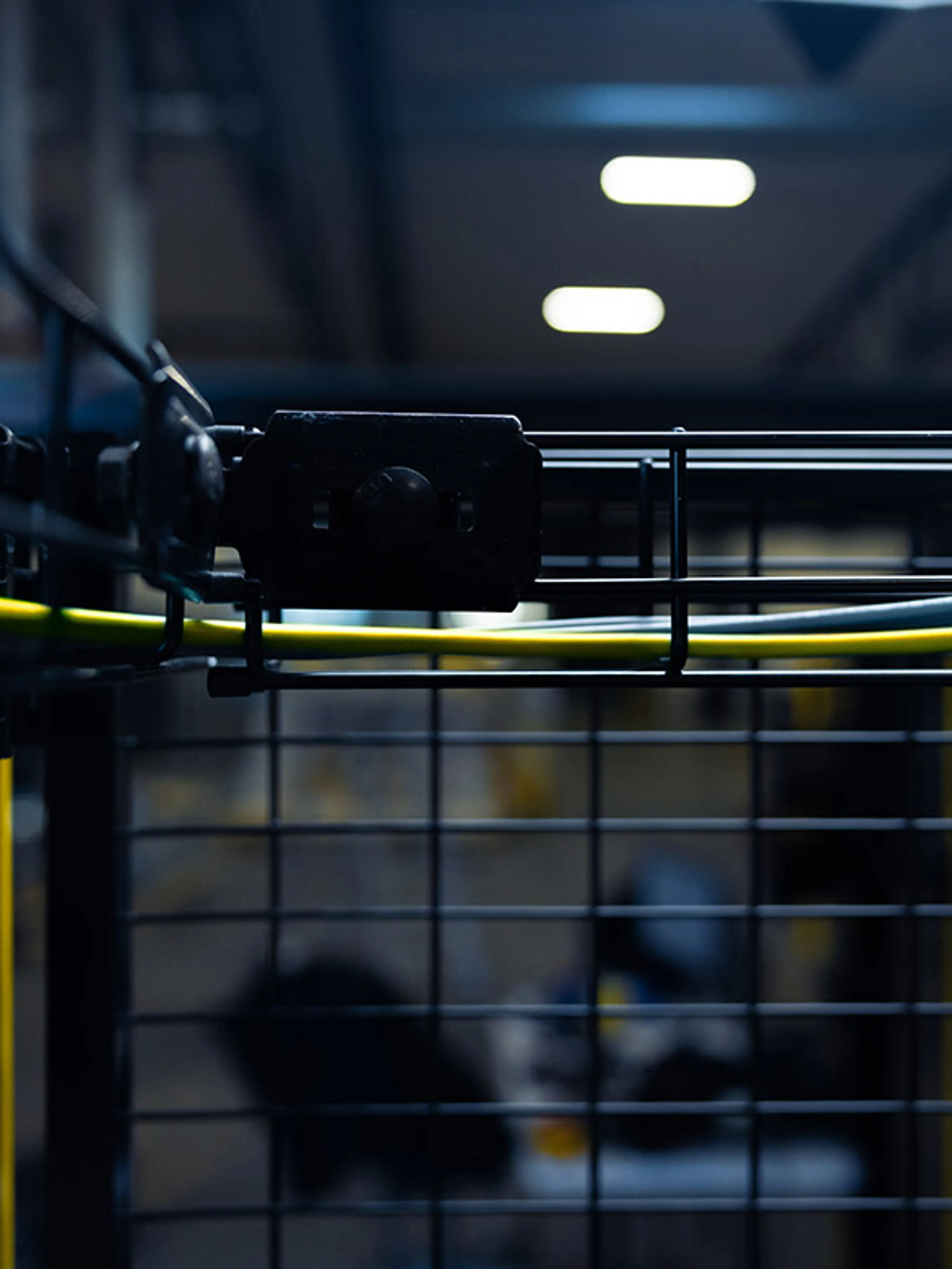

Då kommer hela systemet att fortsätta fungera även om enskilda paneler tas bort eller kopplas bort. Axelent levererar som tillval anslutningsdon för stolpar och paneler som kan monteras utan att några hål behöver borras. Potentialutjämningsledaren kan förläggas i ett Axelent trådtråg som fästs i stängslet.
