Kapitel 3.8
Säkra aktiveringsfunktioner
I de fall där skydd hindrar drift eller övervakning är opraktiskt, säkerställer operatörerna tryckknappar, fotomkopplare eller tvåhandskontroller säker start och stopp av farliga situationer. Med följande information kommer vi att förklara och diskutera de olika alternativen och deras fördelar.
Säkra aktiveringsfunktioner

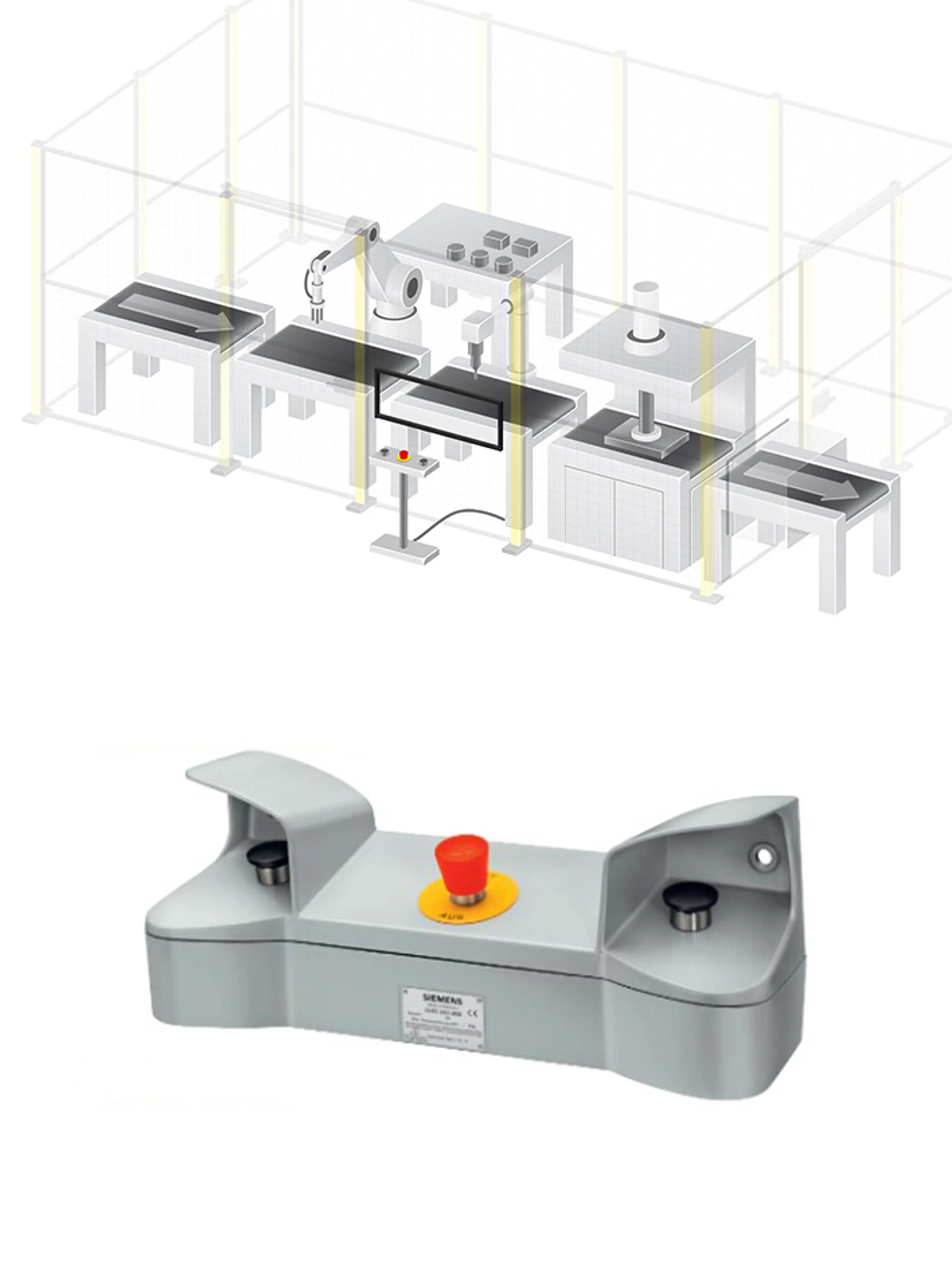

Tvåhandsmanöveranordning
Tvåhandsmanöveranordning benämns ibland “tvåhandsstart, ” vilket innebär att två knappar måste tryckas samtidigt eller inom en kort tidsperiod (0,5 sekunder) för att initiera rörelsen för en farlig maskindel.
Termen “tvåhandsstart ” kan leda till att designers förbiser ett avgörande krav: operatören måste fortsätta trycka på knapparna tills faran elimineras. Om operatören släpper en eller båda knapparna för tidigt kan operatören potentiellt nå farozonen och skadas.
För att förhindra detta måste de tvåhandiga kontrollknapparna placeras på ett beräknat säkerhetsavstånd. Detta säkerställer att det är omöjligt att nå farozonen innan de rörliga delarna helt har stoppat. Rätt standard för dessa beräkningar är (EN) ISO 13855.
Tänk på följande ytterligare faktorer när du utformar tvåhandskontroll:
- Var medveten om att tvåhandskontroll endast kan “skydda ” en person (eller en person per panel), så om två personer arbetar tillsammans kan de fortfarande ha risk för skador.
- Eftersom endast en person är skyddad måste tillgången till farozonen begränsas så mycket som möjligt (t.ex. genom vakter).

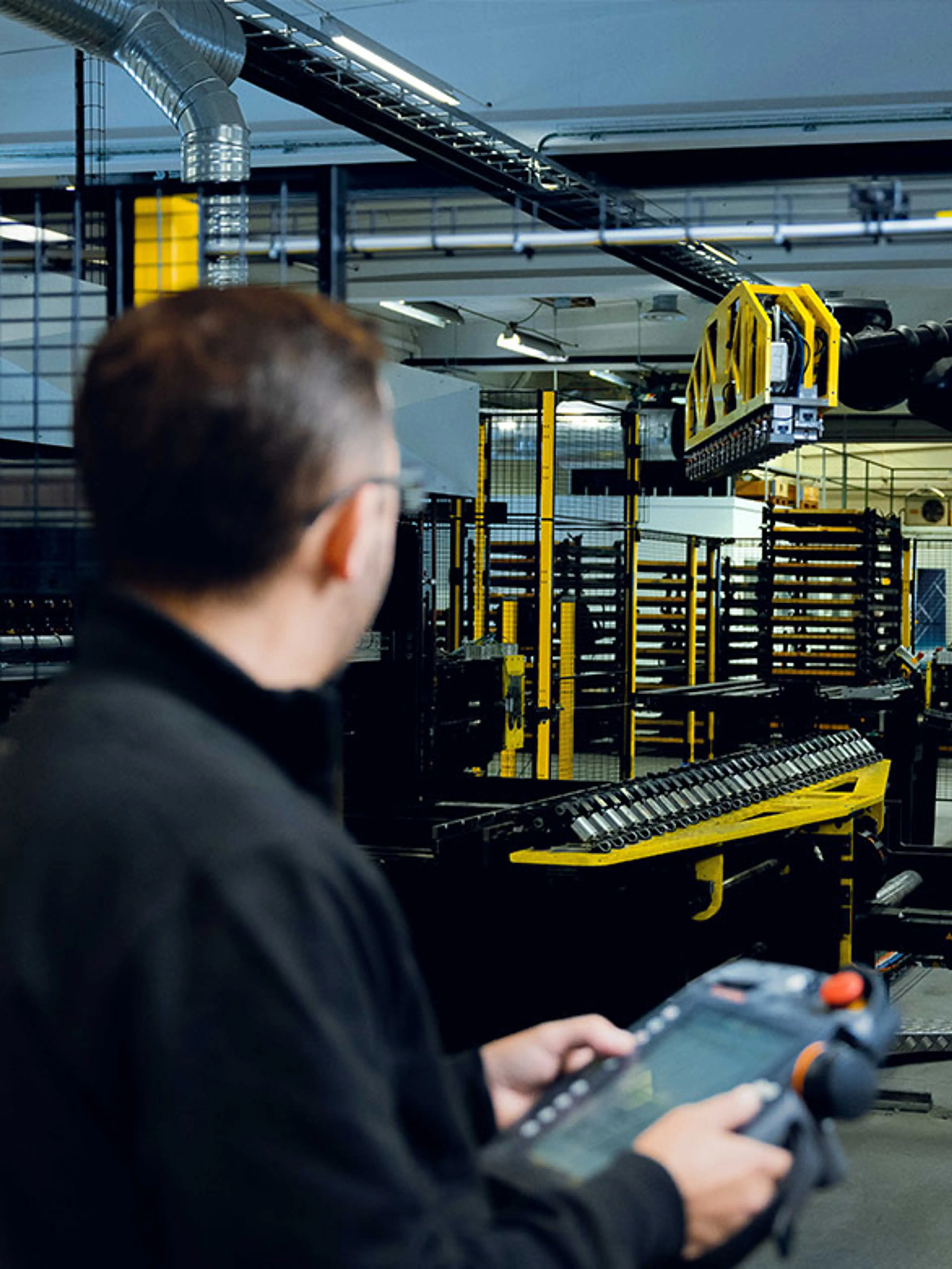

- Operatören startar en farlig rörelse som kan utgöra en fara för andra. Därför måste operatören ha en tydlig och fri utsikt över farozonen.
Den internationella standarden för tvåhandiga styrsystem är (EN) ISO 13851. Denna standard hänvisas också till i ANSI B11.19 för USA och CSA Z432 för Kanada.
Säkra aktiveringsfunktioner

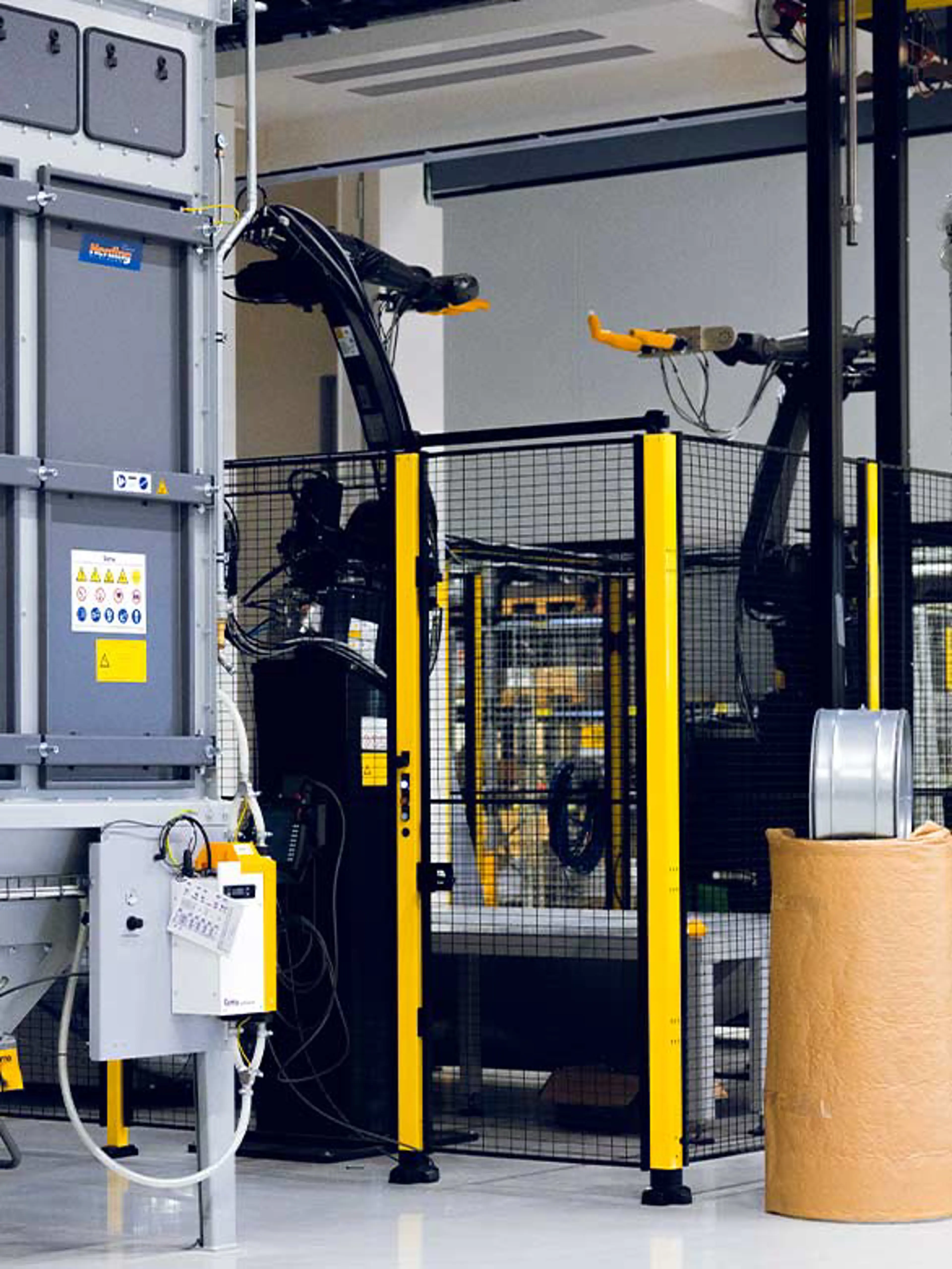

Hold-to-run, aktivering och manuell styrning
Ett annat ofta använt sätt att ge människor kontroll över faran är enheten “Hold-to-run”.
Detta innebär vanligtvis en knapp (hårdvara eller på skärmen) som utlöser en rörelse eller funktion så länge den trycks in eller berörs. På detta sätt kan operatören avgöra när faran inträffar och när den ska stoppa.
Samma princip gäller för manuell kontroll. Men det anses vanligtvis inte vara en säkerhetsfunktion. Till exempel har en handborr manuell styrning, men man skulle knappast överväga möjligheten att släppa sin utlösare som en säkerhetsfunktion.
Hållbara säkerhetsfunktioner kan komma i två olika former:
Direkt kontroll:
Använder bara en enda tryckknapp.
Indirekt kontroll:
Involverar en knapp på skärmen och en "aktiverande" -knapp. Knappen på skärmen är endast aktiv när aktiveringsknappen också trycks in. Detta skiljer sig från tvåhandskontroll, där samtidig pressning övervakas. Här behöver de två knapparna bara tryckas i följd. Att släppa aktiveringsknappen stoppar den farliga rörelsen.
Krav för korrekt utformning av håll-till-kör-funktioner
Fyra huvudkrav för en hold-to-run-funktion förbises ibland:
Kontrollläge:
Håll-till-kör kan endast användas i ett separat, valbart styrläge. Det får inte ingå i en automatisk driftscykel.
Omedelbart stopp:
Att släppa håll-till-kör eller aktivera knappen måste stoppa den farliga rörelsen så snabbt som möjligt.
Rörelsekontroll:
Rörelseshastighet, kraft eller slag måste begränsas så att operatören realistiskt kan släppa knappen i tid för att förbli säker. Detta är ofta inte fallet med manuell styrning, vilket gör handhållna maskiner som borrar och motorsågar särskilt farliga.
Escape-bestämmelser:
Det måste finnas ett sätt att undkomma den farliga situationen, till exempel en mobilpanel, begränsad åtkomst (hålla operatören borta från den faktiska farokällan), eller i de flesta fall en nödstoppknapp i närheten. De flesta aktiveringsomkopplare har en inbyggd nödstoppsknapp.
