Maskinsäkerhet

För att göra det lättare att få tillgång till viktiga säkerhetsstandarder för maskiner innehåller följande avsnitt viktiga regler från dessa standarder, tillsammans med enkla illustrationer.

Grundläggande regler

Riskbedömning - hur och varför?

Ofta är det primära fokuset vid konstruktionen av en maskin funktion, effektivitet och ekonomiska överväganden. Säkerheten förbises ofta, särskilt i de tidiga stadierna av ett projekt. För mer ingående information om hur och varför en riskbedömning genomförs, se kapitel 2.1 ”Riskbedömning”.

Tidig riskbedömning förbättrar maskinsäkerheten

Det kan vara svårt att senare integrera säker drift i det övergripande funktions- och driftskonceptet.

Faktum är att säkerhetsåtgärder som läggs till i slutskedet av projektet ofta försämrar driften och effektiviteten. Det är bättre att tänka på potentiella faror redan från början och börja fundera på lösningar så tidigt som möjligt.

Processen att identifiera faror, fastställa deras riskpotential och sedan minska eller eliminera sådana risker kallas ”riskbedömning”.

De grundläggande stegen är:

  1. Avlägsna faran om möjligt.
  2. Om du inte kan eliminera faran, lås in faran eller lås ute människor.
  3. Om du inte kan hålla människor ute, övervaka deras närvaro i närheten av faran för att stoppa den i tid.

Tidigare har ingenjörer normalt inte haft ett metodiskt förhållningssätt till säkerhetsfrågor. Sedan strängare regler och standarder för produktsäkerhet infördes under 1990-talet har ”riskbedömning” blivit det viktigaste steget mot säkra produkter och efterlevnad av regler.

Axelent Safety Book Why Risk Asessment

Fem steg för att gå vidare med riskbedömningen

De flesta regler och standarder på ämnet kräver att fem steg vidtas vid riskbedömning.

  1. Bestäm maskinens gränser inklusive avsedd användning och rimligen förutsebara felanvändningar
  2. Identifiera de faror som genereras och den associerade farliga situationen.
  3. Uppskatta riskerna. Ta hänsyn till omfattningen
    av skador eller hälsorisker samt sannolikheten att sådana inträffar
  4. Utvärdera riskerna och avgör om en riskreducering krävs
  5. Eliminera farorna eller minska risken som är kopplad till dessa faror genom att tillämpa skyddsåtgärder.

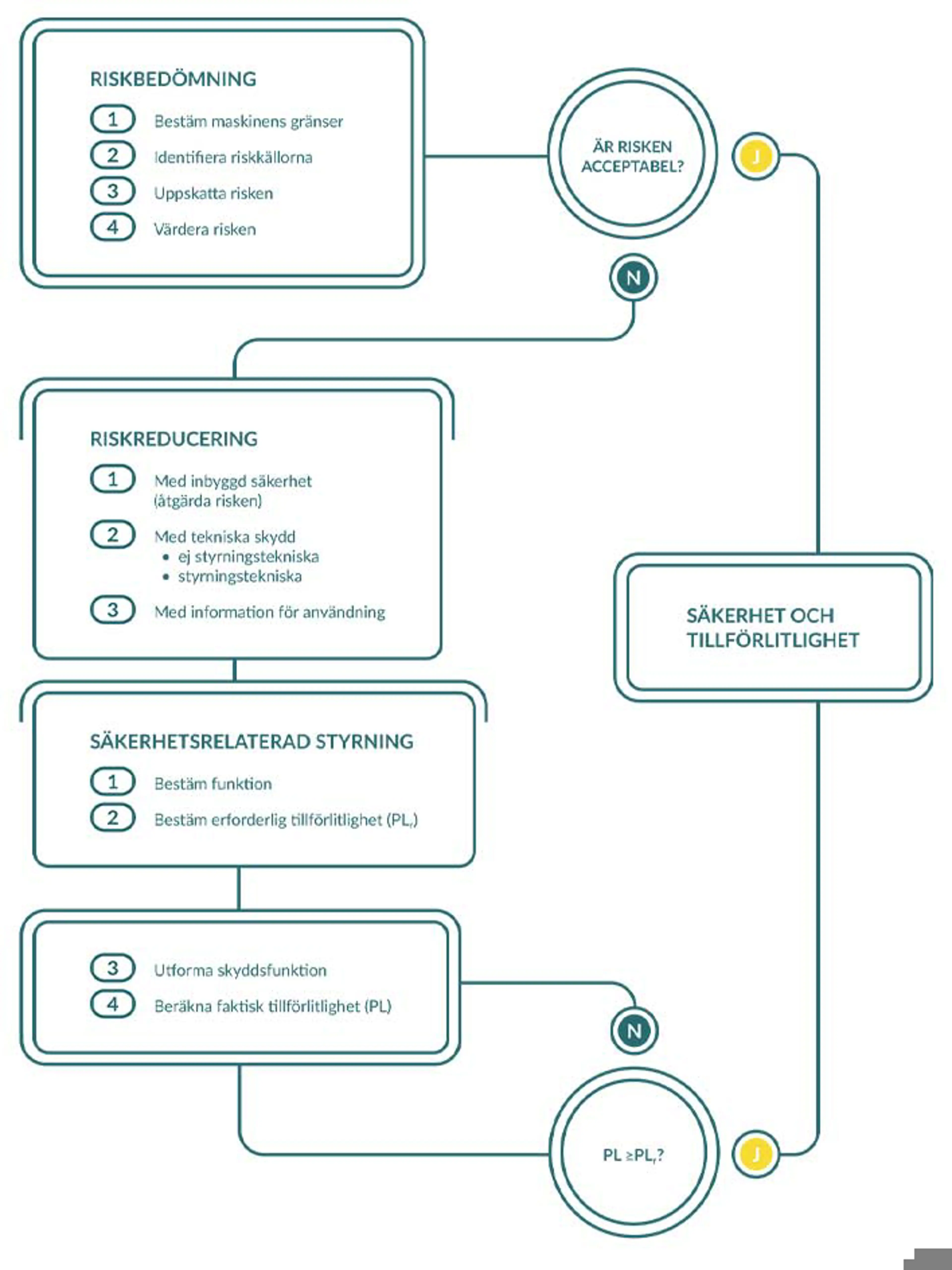

Från Riskbedömning Till Säker Produkt
Flödesschema som illustrerar säkerhets- och efterlevnadsprocessen, med fokus på de viktigaste stegen och interaktionerna som är involverade.

Översikt över varje steg i riskbedömningen

Att förstå och genomföra en grundlig riskbedömningsprocess är avgörande för att säkerställa maskinsäkerhet och pålitlighet. Nedan följer en uppdelning av varje steg:

Följ en riskbedömning

Definiera uppgiften som ska bedömas

Uppgift:

Operatören för in pallen i maskinen och kontrollerar den.

Hitta farorna och beskriv den farliga händelsen

Fara

Ett rörligt elements närmande till en fast del:

  • Krossning, klippning
  • Slag

Farlig händelse

Operatören kan klämmas mellan robot i rörelse och pall eller maskindelar.

Välj en säkerhetsåtgärd

Typ av åtgärd:

Kombination av skydd och skyddsanordningar (llc).

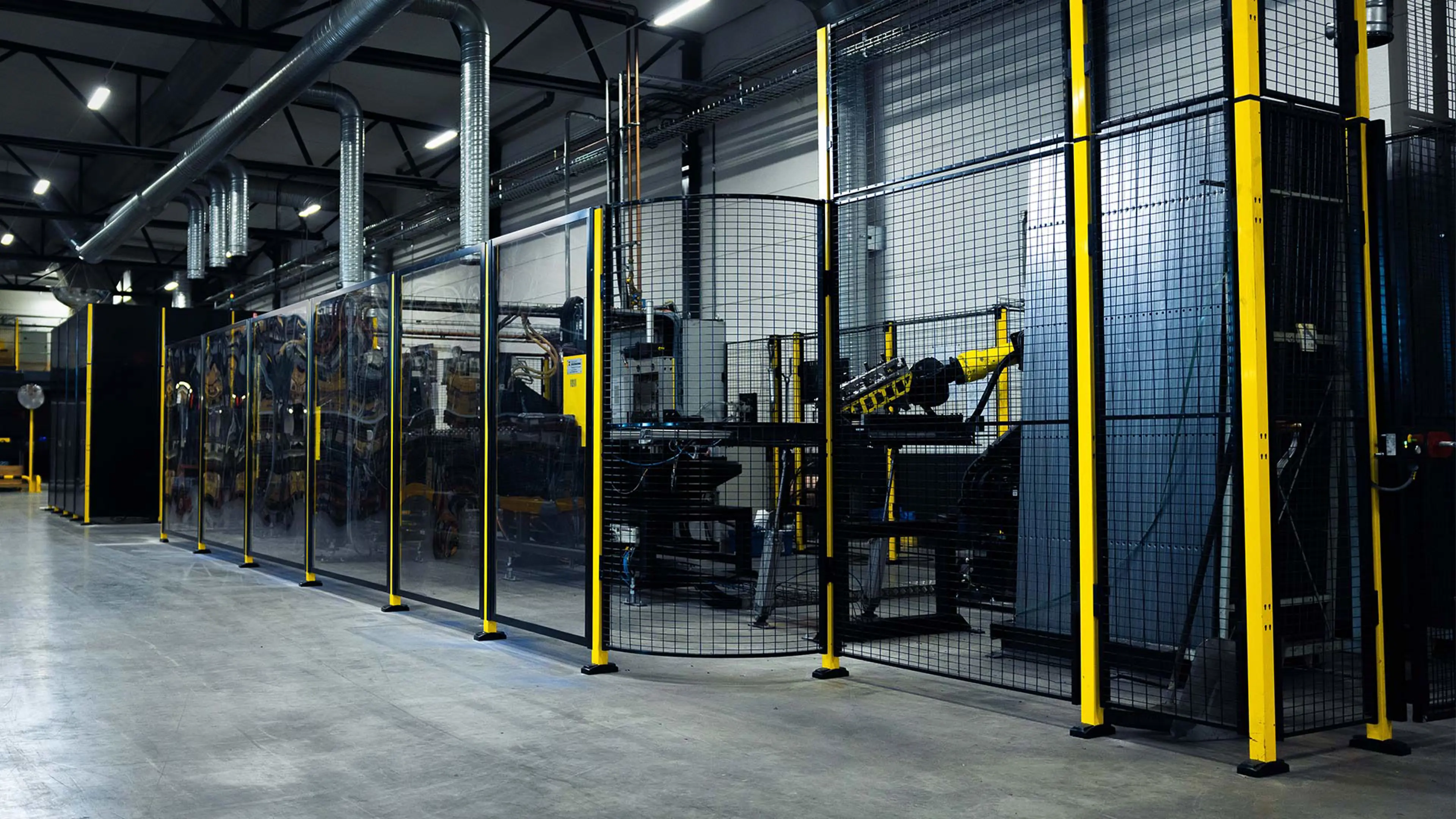

  • Riskområdet omges av ett skyddsstaket som förhindrar avsiktlig och oavsiktlig åtkomst.
  • För tillträde finns en dörr som fungerar som ett rörligt skydd.
  • Det rörliga skyddet är försett med förreglings- och skyddslåsning som håller dörren stängd tills robot- och maskinrörelserna i riskområdet har stannat.
  • Maskinen kan inte starta så länge dörren fortfarande är öppen eller inte låst.
  • Dörrbrytaren måste vara försedd med ett utrymningslås.

Fördela krav från direktiv/standarder

Maskindirektivet:

  • 1.3.7 - Risk i samband med rörliga delar
  • 1.4.2.1 - Fasta skydd
  • 1.4.2.2 - Förreglade rörliga skydd

EN ISO 12100: 2010: avsnitt 6.3.3.2.2 och 6.3.3.2.3

Gör en riskuppskattning för att hitta PL för förreglingsfunktionen

Gör en riskuppskattning för att hitta PL för förreglingsfunktionen

S - Skadans allvarlighetsgrad: 2

Operatören kan skadas allvarligt av roboten, dödlig skada möjlig.

F - Frekvens och varaktighet: 1

Pallen måste bytas ut ungefär en gång per timme.

P - Förebyggande av skada: 2

Roboten rör sig med hastigheter på upp till 10 m/s, det är knappast möjligt att undvika.

O - Sannolikhet för förekomst: 2

Inga bevis tillgängliga..

PLr: d



Ladda ner hela riskbedömningen
