X-Guard nätpaneler finns i två maskstorlekar; Premium 50x20 och Classic 50x30 mm. Säkerhetsavståndet avgör vilken maskstorlek som krävs. Classic 50x30-nätet kräver ett minsta avstånd på 200 mm medan Premium 50x20 endast kräver 120 mm.

Läs mer
Få en offert nu
Utforma säkerhetslösningar

Utforma dina säkerhetslösningar i vårt ritverktyg Safety Design

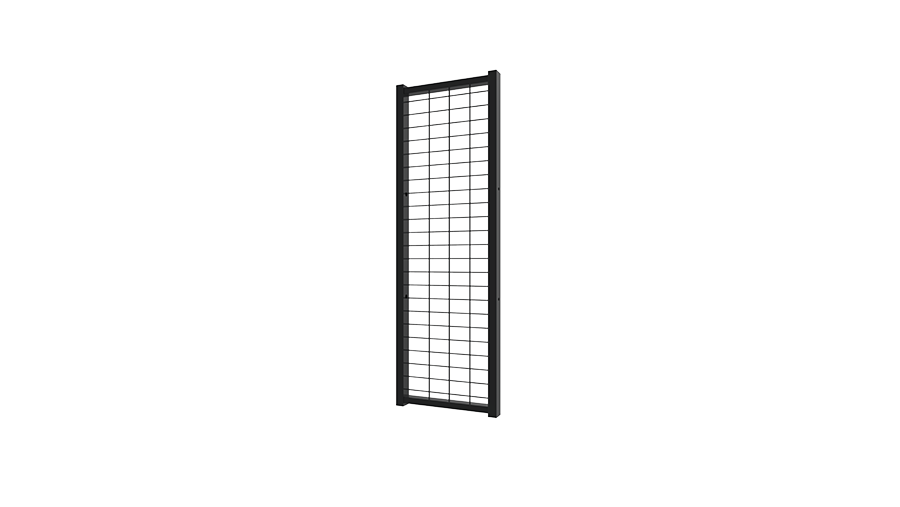

W322-075025 Nätpanel

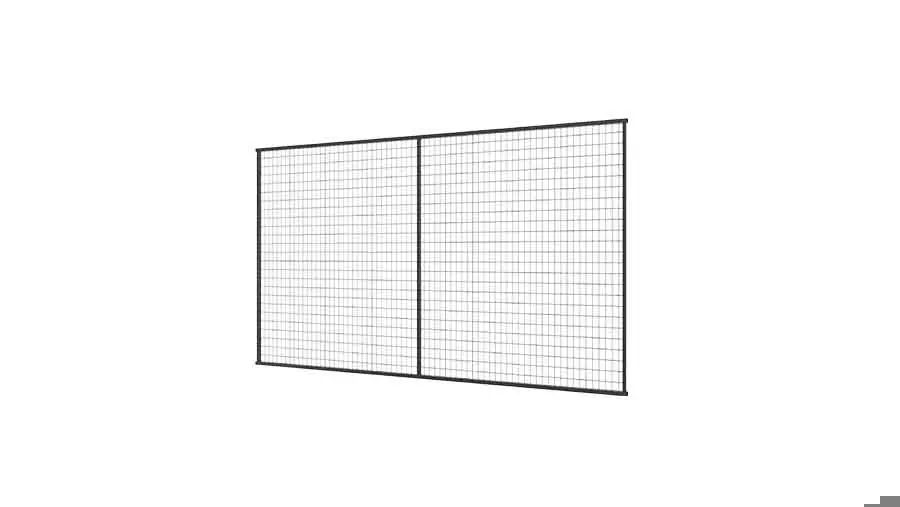

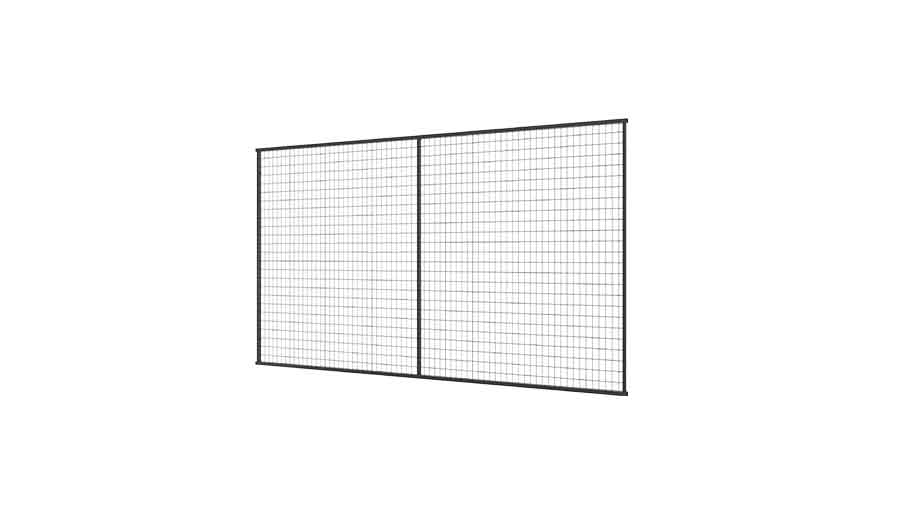

W322-130220 horisontal mesh panel

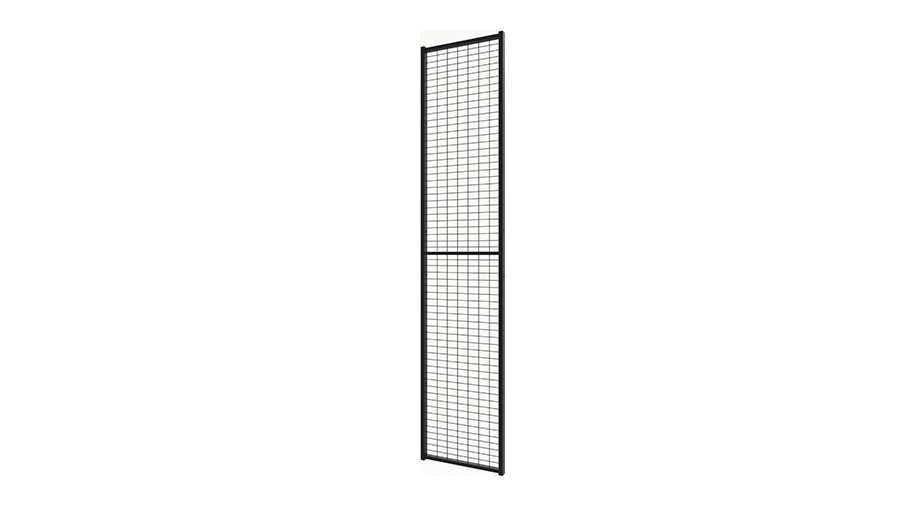

W322-190040 Nätpanel

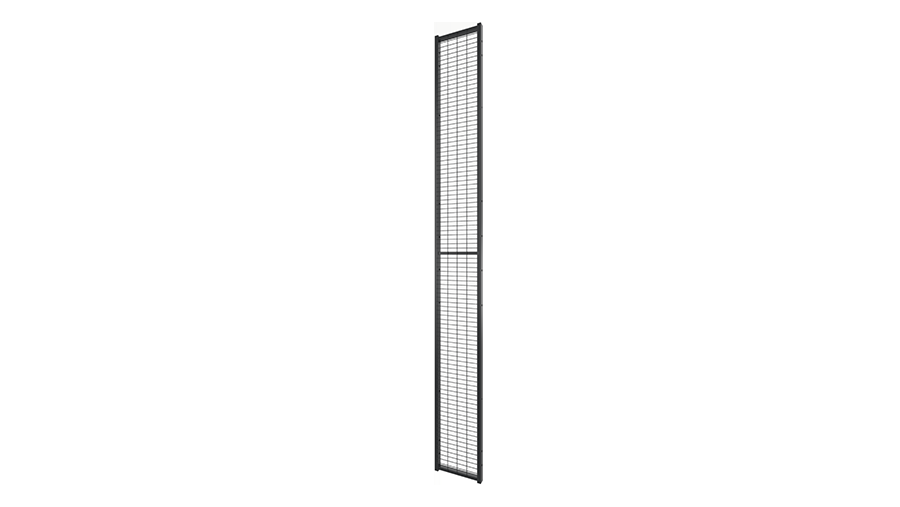

W521-220025 Nätpanel

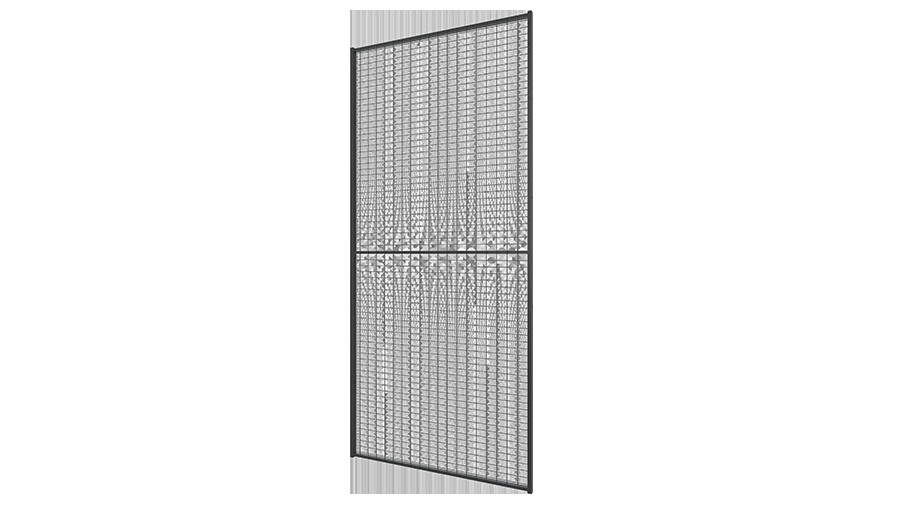

W322-220100 Nätpanel

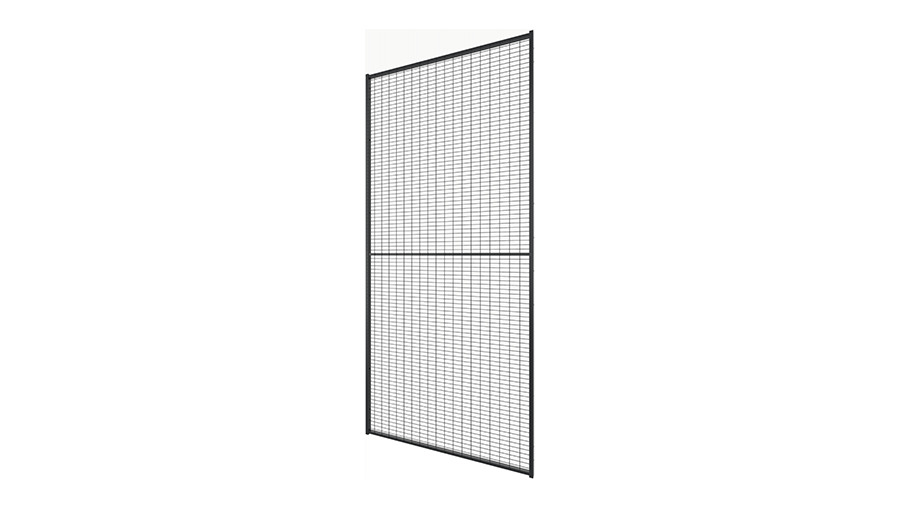

W521-220100 Nätpanel

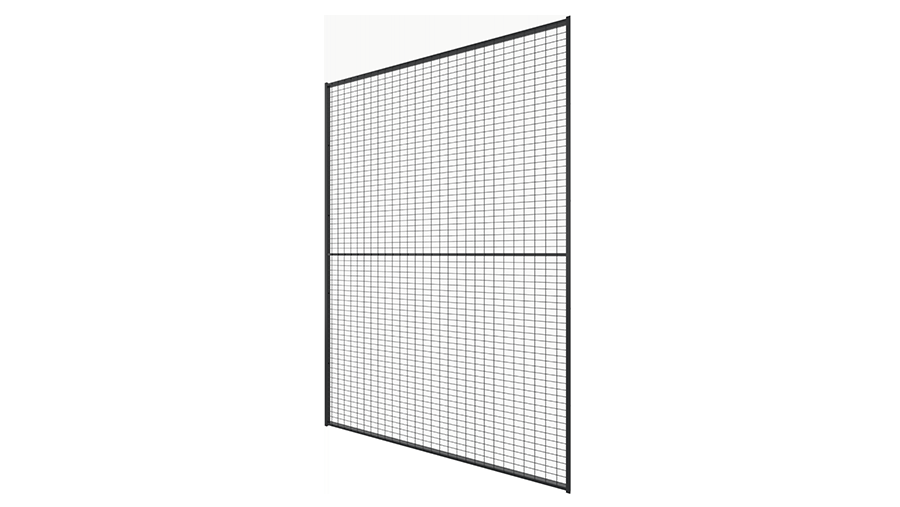

W322-220150 Nätpanel
Välj CAD Format
1/7 Nätpanel 2/7 horisontal mesh panel 3/7 Nätpanel 4/7 Nätpanel 5/7 Nätpanel 6/7 Nätpanel 7/7 Nätpanel

Modeller

  • Höjd 750 mm

    13 Artiklar
    CAD Artikel Beskrivning Höjd x Bredd (mm) Nätmaskor Safety Distance (mm)
    		W322-075025 Classic 750x250 50x30 200
    1
    		W322-075040 Classic 750x400 50x30 200
    		W322-075050 Classic 750x500 50x30 200
    		W322-075060 Classic 750x600 50x30 200
    		W322-075070 Classic 750x700 50x30 200
    		W322-075080 Classic 750x800 50x30 200
    		W322-075090 Classic 750x900 50x30 200
    		W322-075100 Classic 750x1000 50x30 200
    		W322-075110 Classic 750x1100 50x30 200
    		W322-075120 Classic 750x1200 50x30 200
    		W322-075130 Classic 750x1300 50x30 200
    		W322-075140 Classic 750x1400 50x30 200
    		W322-075150 Classic 750x1500 50x30 200
    Visa mer Visa mindre

  • Höjd 1300 mm

    14 Artiklar
    CAD Artikel Beskrivning Höjd x Bredd (mm) Nätmaskor Safety Distance (mm)
    		W322-130025 Classic 1300x250 50x30 200
    		W322-130040 Classic 1300x400 50x30 200
    		W322-130050 Classic 1300x500 50x30 200
    		W322-130060 Classic 1300x600 50x30 200
    		W322-130070 Classic 1300x700 50x30 200
    		W322-130080 Classic 1300x800 50x30 200
    		W322-130090 Classic 1300x900 50x30 200
    		W322-130100 Classic 1300x1000 50x30 200
    		W322-130110 Classic 1300x1100 50x30 200
    		W322-130120 Classic 1300x1200 50x30 200
    		W322-130130 Classic 1300x1300 50x30 200
    		W322-130140 Classic 1300x1400 50x30 200
    		W322-130150 Classic 1300x1500 50x30 200
    		W322-130220 Classic 1300x2200 50x30 200
    1 1
    Visa mer Visa mindre

  • Höjd 1900 mm

    13 Artiklar
    CAD Artikel Beskrivning Höjd x Bredd (mm) Nätmaskor Safety Distance (mm)
    		W322-190025 Classic 1900x250 50x30 200
    		W322-190040 Classic 1900x400 50x30 200
    1
    		W322-190050 Classic 1900x500 50x30 200
    		W322-190060 Classic 1900x600 50x30 200
    		W322-190070 Classic 1900x700 50x30 200
    		W322-190080 Classic 1900x800 50x30 200
    		W322-190090 Classic 1900x900 50x30 200
    		W322-190100 Classic 1900x1000 50x30 200
    		W322-190110 Classic 1900x1100 50x30 200
    		W322-190120 Classic 1900x1200 50x30 200
    		W322-190130 Classic 1900x1300 50x30 200
    		W322-190140 Classic 1900x1400 50x30 200
    		W322-190150 Classic 1900x1500 50x30 200
    Visa mer Visa mindre

  • Höjd 2200 mm

    22 Artiklar
    CAD Artikel Beskrivning Höjd x Bredd (mm) Nätmaskor Safety Distance (mm)
    		W322-220025 Classic 2200x250 50x30 200
    		W521-220025 Premium 2200x250 50x20 120
    1
    		W322-220040 Classic 2200x400 50x30 200
    		W521-220040 Premium 2200x400 50x20 120
    		W322-220050 Classic 2200x500 50x30 200
    		W322-220060 Classic 2200x600 50x30 200
    		W322-220070 Classic 2200x700 50x30 200
    		W521-220070 Premium 2200x700 50x20 120
    		W322-220080 Classic 2200x800 50x30 200
    		W322-220090 Classic 2200x900 50x30 200
    		W322-220100 Classic 2200x1000 50x30 200
    1
    		W521-220100 Premium 2200x1000 50x20 120
    1
    		W322-220110 Classic 2200x1100 50x30 200
    		W322-220120 Classic 2200x1200 50x30 200
    		W521-220120 Premium 2200x1200 50x20 120
    		W322-220130 Classic 2200x1300 50x30 200
    		W322-220140 Classic 2200x1400 50x30 200
    		W322-220150 Classic 2200x1500 50x30 200
    1
    		W521-220150 Premium 2200x1500 50x20 120
    		W520-220100 Special 2200x1000 25x25 120
    		W520-220120 Special 2200x1200 25x25 120
    		W520-220150 Special 2200x1500 25x25 120
    Visa mer Visa mindre

  • Höjd 2400 mm

    13 Artiklar
    CAD Artikel Beskrivning Höjd x Bredd (mm) Nätmaskor Safety Distance (mm)
    		W322-240025 Classic 2400x250 50x30 200
    1
    		W322-240040 Classic 2400x400 50x30 200
    1
    		W322-240050 Classic 2400x500 50x30 200
    1
    		W322-240060 Classic 2400x600 50x30 200
    1
    		W322-240070 Classic 2400x700 50x30 200
    1
    		W322-240080 Classic 2400x800 50x30 200
    1
    		W322-240090 Classic 2400x900 50x30 200
    1
    		W322-240100 Classic 2400x1000 50x30 200
    1
    		W322-240110 Classic 2400x1100 50x30 200
    1
    		W322-240120 Classic 2400x1200 50x30 200
    1
    		W322-240130 Classic 2400x1300 50x30 200
    1
    		W322-240140 Classic 2400x1400 50x30 200
    1
    		W322-240150 Classic 2400x1500 50x30 200
    1
    Visa mer Visa mindre

Nedladdningar

X-guard classic

Monteringsanvisning

X-Guard Premium

Monteringsanvisning

X-Guard Teknisk | Maskinskydd

Broschyr

Produktinformation

X-Guard nätpaneler finns i två maskstorlekar; Premium 50x20 och Classic 50x30 mm. Säkerhetsavståndet avgör vilken maskstorlek som krävs. Classic 50x30-nätet kräver ett minsta avstånd på 200 mm medan Premium 50x20 endast kräver 120 mm.

Classic 50x30 finns i fyra höjder. Panelen på 750 mm används endast som påbyggnadspanel till de andra höjderna. Panelerna finns i tretton bredder, med undantag för 1300 mm-panelen som finns i fjorton bredder. Alla paneler har en 30x20 mm ram med fabriksmonterade konsoler för att underlätta monteringen.

Nätet består av vertikala trådar med Ø 3 mm och horisontella trådar med Ø 2,5 mm.

Standardfärgen på panelerna är svart (RAL 9011) men kundanpassade färger finns tillgängliga på begäran.



Premium 50x20 är 2200 mm hög och finns i sex bredder. Alla paneler har en 30x20 mm ram med fabriksmonterade konsoler för att underlätta monteringen.

Nätet består av vertikala trådar med Ø 3 mm och horisontella trådar med Ø 2,5 mm.

Standardfärgen på panelerna är svart (RAL 9011) men kundanpassade färger finns tillgängliga på begäran.

Visa mer Visa mindre
Försäljningskontakt
Axelent Nordic Sales Office
Axelent Nordic Sales Office

Sales

Sales Office

Simon Palm
Simon Palm

Sales

Sales Specialist (Föräldraledig)

Sven-Erik Andersson
Sven-Erik Andersson

Sales

Sales Representative

Relaterade artiklar
Upptäck vårt smarta och lättanvända klickfäste-system i vårt digitala showroom Xperience

4 juni 2024 • Maskinskydd, X-Guard, Xperience, Klickfäste

Upptäck vårt smarta och lättanvända klickfäste-system i vårt digitala showroom Xperience
I den innovativa världen av säkerhetsdesign är att se, att tro.

4 apr. 2024 • Nyheter, Film, Artikel, Maskinsäkerhet, X-Guard, Safety Design

I den innovativa världen av säkerhetsdesign är att se, att tro.

Relaterade produkter

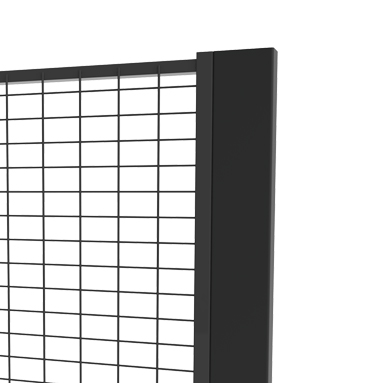

Passbit fast/justerbar

Tillbehör

Passbit fast/justerbar
13 Artiklar

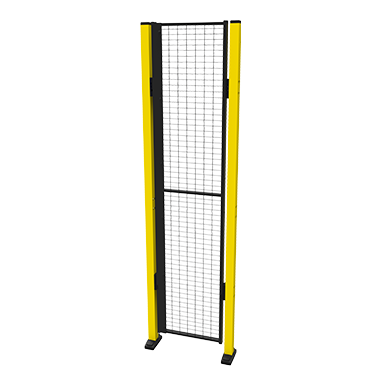

Kapningspaket
